立禾熱交換器產品部位解說
螺紋管
彎管(U形管)
組合式外框
管件結合
高壓力連接設計
結構可變性高

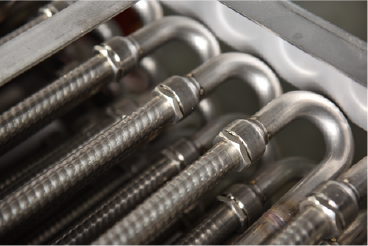

螺紋管
與平滑管換熱面積增加5~10%，厚度僅0.5mm業界最薄，傳熱效率不輸銅管，彈簧效應水垢自然脫落，長時間使用效率依然保持100%。
彎管(U形管)
中心距僅50mm業界最小，可大幅減少機台體積，平滑彎管技術，减少水流阻力25%以上，提升效率并且提升循環幫浦壽命，可省15%以上電力。
組合式外框
方便現場組裝，節省運輸成本75%，可直接現場拆解維修,降低後期服務50%成本。
管件結合
維修時不需整盤拆除更換,只需更換損壞之配件，減少50%維修時間以及維修成本。
高壓力連接設計
盤管連接可達壓カ25Kg/cm2，業界耐壓最高，無須擔心瞬間壓力產生爆管之危險,無安全之虞慮。
結構可變性高
可隨意變換樣式，來滿足客戶之需求，客製化產品可依客戶需求，獨立生產專屬産品。
立禾密閉式冷卻水塔，密閉式冷卻水塔是以水為媒介，透過循環的原理讓溫度降低以達到節能目的。
立禾除提供整組密閉式冷卻塔設計規畫外，也提供客製化的管排設計模組，方面適用於各產業的應用。
立禾熱交換器產品優缺

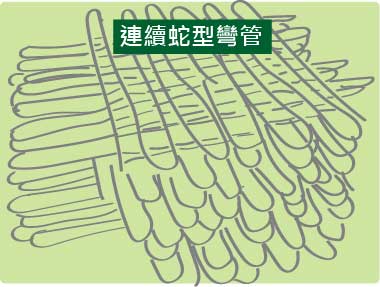

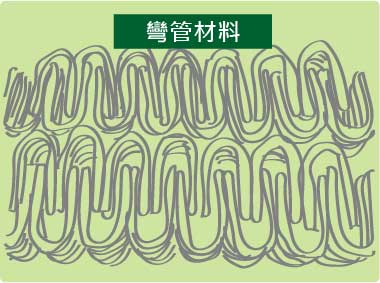

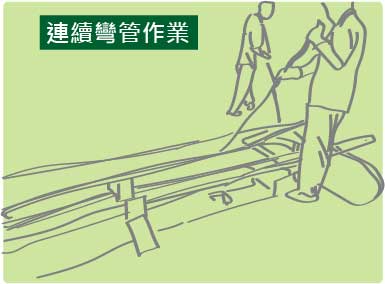

傳統的作法-連續S彎管排

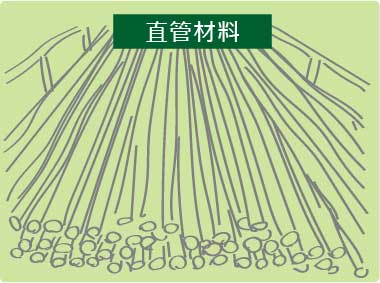

- 直管材料須為光管
- 直管單管長度必須12m以上
- 因應U彎拉伸，壁厚須達1.0mm以上
- 因是長距連續U彎，無法串芯，故半徑較大和中心管距大

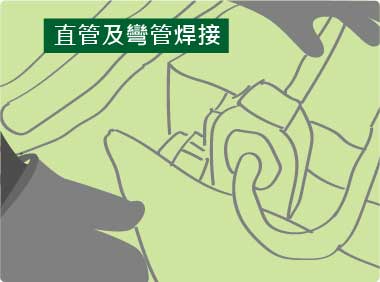

- 需廠內焊接及測試壓力，完成後整體運送
缺點
直管材料需為光管無法做強化熱傳形式，直管單管長度必須12mm以上，因應U彎拉伸，壁厚須達1.0mm以上，較重且傳熱差，因長距連續U彎無法串芯，管距無法自由調整，需廠內焊接並試壓，整體運送。

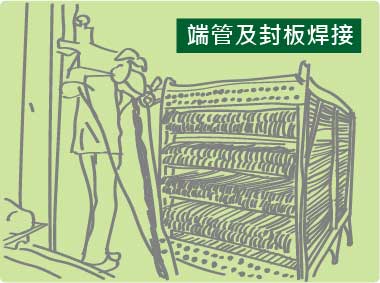

傳統的作法-焊接管排
- 因使用自動焊接，故直管厚度需達0.7mm以上
- 焊接點多需多道試漏

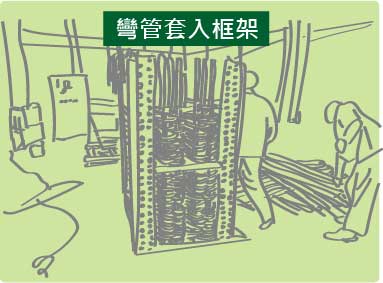

- 需廠內焊接試壓完成，整體運送至工地
- 管距排列方式較為固定
- 體積尺寸較為固定
缺點
因使用自動焊接直管厚度需達0.7mm以上，焊接點多需多道試漏。廠內焊接試壓完成，整體運送，施工無法省時省運，管距排列因此自由度不高。
立禾管排模組產品優勢
管材質部分-採用不鏽鋼管
(1) 耐衝擊腐蝕優於銅管
不鏽鋼管材料的强度和表面硬度都高於銅管，最顯著特點是增强了冷卻水管在運行過程中抵抗水側的泥沙、入口湍流、帶水滴汽流的沖擊侵蝕能力，另外可以採用較高的管內流速。
(2) 抗振
管內水流及風機運行是管振動的主要原因。由於不鏽鋼管的剛度大於銅管，而不鏽鋼螺紋管由於擠壓螺紋後其强度又大於光管，因此其相對抗振性優於銅管；而且，不鏽鋼管的彈性模量大於銅管，表明其抗拉强度大，能承受軸向的拉力比銅管大，可以允許管板間有較大的跨距。
(3) 抗腐蝕
銅管對冷卻水産生的化學及電位差腐蝕極爲敏感，這也是造成銅管易泄漏的主要原因，而不鏽鋼管在抗酸鹼腐蝕能力方面很强。而且，不鏽鋼管良好的抗腐蝕能力能有效防止其它有害氣體對冷却管的侵蝕。
(4) 抗結垢
不鏽鋼螺紋螺旋管內外表面光潔，與銅合金管相比，不鏽鋼管腐蝕産物較少，管壁光潔，不易結垢。此外，污垢層與不鏽鋼的熱脹係數差別很大，當受熱時，由於線型曲率變化不等而自動脫落，保持良好的清潔度。
不鏽鋼和銅的機械性質
| 材質種類 | 降伏強度MPa | 抗拉強度MPa | 伸長率% | 硬度HRB | 密度g/ | 熱導率W/m.K | |
| 不鏽鋼 |
JIS SUS304 TP304 JIS SUS316 |
≧205 ≧205 ≧170 |
≧520 ≧515 ≧485 |
≧40 ≧40 ≧40 |
≦90 ≦90 ≦95 |
7.93 8.1 7.98 |
16.3 15.8 16.3 |
| 紫銅管 | JIS H3300 | ≧147 | ≧205 | ≧40 | ≦60 | 8.94 | 33.9 |
腐蝕型態比較表
| 腐蝕型態 |
黃銅 C2600 |
合金銅 JIS H3300:C6870T |
紅銅 JIS H3300:C7060 |
紅銅 JIS H3100:C7150 |
不鏽鋼 SUS304 |
鈦(Ti) JIS H670 |
| 均勻腐蝕 | 2 | 3 | 4 | 4 | 5 | 6 |
| 饋蝕 | 2 | 2 | 4 | 5 | 6 | 6 |
| 孔蝕(流動) | 4 | 4 | 6 | 5 | 4 | 6 |
| 孔蝕(靜水) | 2 | 2 | 5 | 4 | 1 | 6 |
| 流水沖蝕 | 3 | 3 | 4 | 5 | 6 | 6 |
| 進水口衝擊腐蝕 | 2 | 2 | 3 | 4 | 6 | 6 |
| 蒸氣沖擊蝕 | 2 | 2 | 3 | 4 | 6 | 6 |
| 應力腐蝕 | 1 | 1 | 6 | 5 | 5 | 6 |
| 氯化物腐蝕 | 3 | 5 | 6 | 5 | 1 | 6 |
| 氨腐蝕 | 2 | 2 | 4 | 5 | 6 | 6 |
| 微生物腐蝕 | 5 | 5 | 4 | 4 | 2 | 3 |
| 電位差腐蝕 | 2 | 2 | 3 | 3 | 4 | 6 |
換熱管部分-採螺紋設計
自從美國Luwsun等人於1966年發表第一篇螺紋管的學術報告以來，螺紋管做為一種高效換熱組件引起了人們極大的關注。目前也得到了越來越廣泛的應用。立禾的換熱管採螺紋管設計，螺紋是一種內凸外凹的螺形導熱管，設備採用冷滾壓的方法把普通光管加工成螺紋管。適用於鍋爐、凝汽器、低壓加熱器、冷油器、空冷器等換熱設備的換熱管。

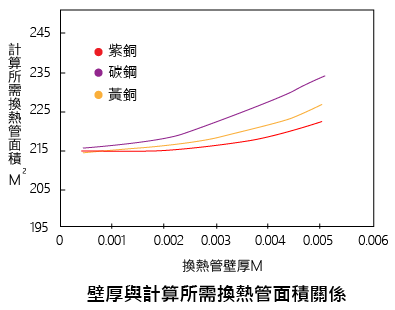

內螺紋有助於管內流體均勻混合，降低層流增加熱阻力，外螺紋除了增加8%換熱面積，用來增加熱傳效率更有助於結垢脫落。根據研究，當密閉式塔管排散熱管厚度越薄，材質間的熱傳導效率差異影響越小，可以根據左圖及實際測試發現並驗證。立禾設計的管排模組即是採用此設計原理，來達到增加接觸面以達到效能提高目的。
我司採用外徑19.05mm,厚度0.5mm台灣製SUS304管材製作,自行加工螺紋設計。

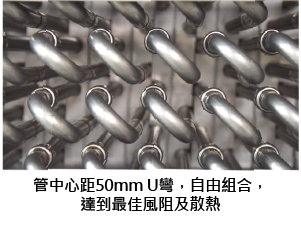

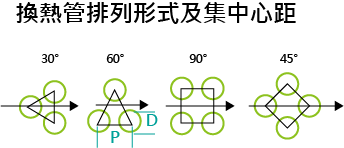

彎管部分-平滑U彎可自由排列，
增加水觸面積
增加水觸面積
傳統的管排因為在廠內銲接，焊接的點對點設計排列會被受限，在業主的施工場域只能為固定式呈現，無法因地制宜作有效的設計排列，立禾散熱管排產品模組化突破傳統限制，不會受限於施工階段，可以有效利用管排的排列設計達到最有效的散熱性能，視現場條件，客製化的需求都能符合。
拐杖彎設計-減少成本、施工容易、方便運送
立禾的管排設計優異於傳統最大的特色在於拐杖彎，立禾將拐杖彎的設計拆解且模組化，除可減少運送組裝成本外，更可因應業主需求，將模組最大化，不會受限於施工場域的條件，可以靈活應用與搭配。
拐杖彎設計減少成本，
方便運送及組合
方便運送及組合
